概述

杭州繼保電氣水電站監控系統按中小型水電站“無人值班、少人值守”原則來總體設計及系統配置，為全分布式的開放型結構，由現地LCU控制層、視頻監控、站級主控層及報警系統構成。滿足國家及行業標準和規范。

其主要分為七個部分：1、后臺監控系統 2、LCU屏 3、微機保護系統（保護屏） 4、微機直流電源系統 5、發電機微機可控硅勵磁系統 6、測溫制動屏 7、廠用交流電源系統構成。

值得注意的是，這些設備皆可用于水電站及余熱發電站，其中的機組LCU屏也可應用于泵站、排澇站等。

上期已經和大家分享了前兩個部分——水電站監控系統和LCU屏，今天來給大家分享一下杭州繼保電氣水電站監控系統中的第三部分微機保護系統和第四部分直流電源系統！

三、微機保護系統

特點

1、微機保護裝置的軟、硬采用模塊化設計。

2、具備自檢功能、自復位功能，因干擾形成程序發生問題時自動恢復正常運行，當微機保護裝置內部有元件發生故障的時候，保護裝置不會誤動及誤發信號。

3、采用液晶顯示屏全漢化或者英文界面，實時顯示三相電壓、電流、頻率功率及保護動作的整定參數。

4、高精度硬件時鐘電路可與GPS接口連接對時，實現系統時鐘同步。

5、整體密閉式的機箱及內部雙層屏蔽，增強其干擾及抗震性。

6、具備CAN及以太網RS485接口，與站級計算機雙向通訊，接收并存取其發送的保護動作整定參數。

7、微機保護裝置均具備相關檢驗合格試驗報告。

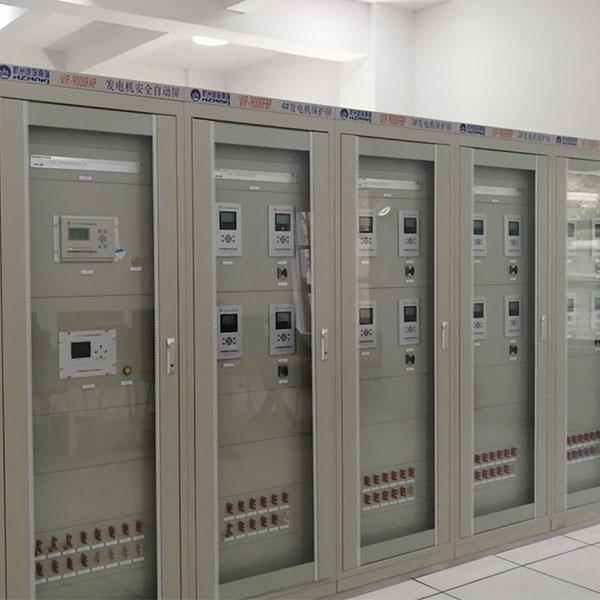

例 發電機微機保護屏

發電機微機保護屛是將2臺(3臺)發電機配置的微機保護測控裝置集裝在一個屏柜之中，保護裝置的I/O口直接動作于事故停機對象及接于機組LCU監控屏，并設有國家標準協議RS485串行通訊接口與電站計算機監控系統進行數據傳送及參數設定。產品按全分布開放式系統設計逬行生產，滿足低壓機組水電站綜合自動化系統實現無人值班或少人值守的運行管理要求。

保護裝置配置及功能

RCX-9698發電機差動保護裝置，功能：三相時限過流保護、過負荷告警、符合電壓閉鎖過流保護、失磁保護、過電壓保護、欠電壓保護、機組高頻保護、低頻保護、逆功率保護、CT斷線告警、PT斷線告警。

RCX-9688發電機后備保護裝置，功能：差動速斷保護、比率差動保護、縱向零序過壓保護、CT斷線告警及閉鎖差動功能、差電流越限告警功能。

RCX-9689發電機接地保護裝置，功能：發電機轉子一點接地保護、發電機轉子兩點接地保護。

四、杭州繼保電氣微機直流電源系統

微機直流電源系統采用微機監控模塊、電池巡檢儀、絕緣選線監測模塊構成直流電源監控 系統，對直流電源系統進行全方位智能監控和管理，使微機髙頻開關電源充電模塊嚴格按照蓄電池充電曲線， 對閥控式密封鉛酸蓄電池進行強充電、均充電、浮充電、避免過充和欠充現象，延長電池的使用壽命.以液晶 顯示屏作為人機對話界面，采用動畫畫面方式將直流電源系統的充、放電工況以及母線電流電壓、單體電池電 壓、各支路絕緣故障檢測等數據自動顯示出來，從而使整個系統運行狀態一目了然。產品性能指標符合及部分 優于國家及電力行業標準，具備"四遙"功能，配有標準RS-232、RS-485接口。

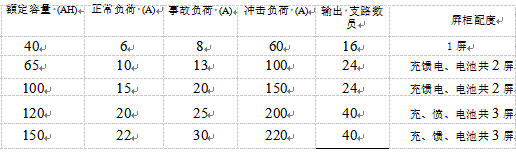

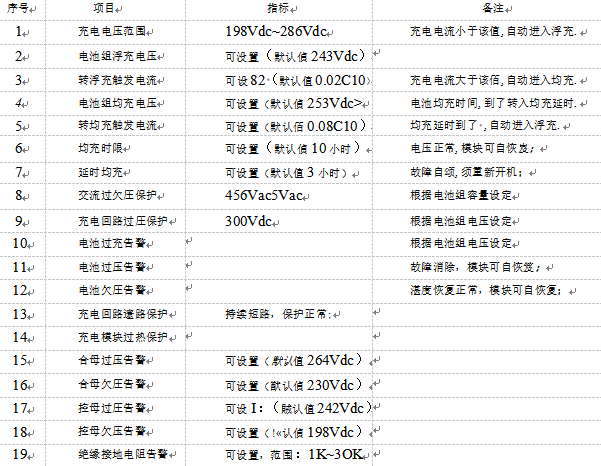

技術性能表

以上就是杭州繼保電氣水電站監控系統的微機保護系統部分及直流電源部分，下期繼續來和大家分享其它部分！
