概述

杭州繼保電氣水電站監控系統按中小型水電站“無人值班、少人值守”原則來總體設計及系統配置，為全分布式的開放型結構，由現地LCU控制層、視頻監控、站級主控層及報警系統構成。滿足國家及行業標準和規范。

其主要由七個部分組成：后臺監控系統、LCU屏、微機保護系統（保護屏）、微機直流電源系統、發電機微機可控硅勵磁系統、測溫制動屏和廠用交流電源系統構成。今天先來和大家分享前兩個部分——水電站監控系統和LCU屏。

值得注意的是，這些設備皆可用于水電站及余熱發電站，其中的機組LCU屏也可應用于泵站、排澇站等。

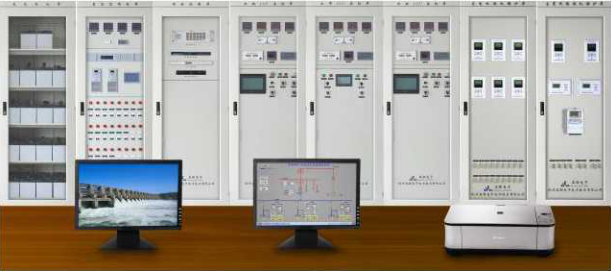

一、水電站監控系統

特點

1、以計算機監控為主，尋常控制為輔來總體設計及配置。

2、全分布式開放結構，功能及設備靈活適應計算機發展迅速的特點，在滿足水電站的設計方案前提下，又可適應后期系統功能的增加及設備擴充。

3、杭州繼保電氣的水電站后臺監控系統由于自身可靠、標準的硬件和軟件，可以對水電站內各種參數進行實時采集、處理、監視及儲存。

4、LCU屏及微機保護屏作為水電站監控系統的子系統，可以對站內各種數據進行運算和數據傳輸，也可脫離主站獨立運行。

5、監控系統內任一設備發生故障都不會影響系統導致其誤操作或降低性能，局部的故障不會影響現場設備的整體運轉。

6、實時功能強，運行方便易操作，抗干擾性高，人機接口功能強實現遙信遙測遙調功能。

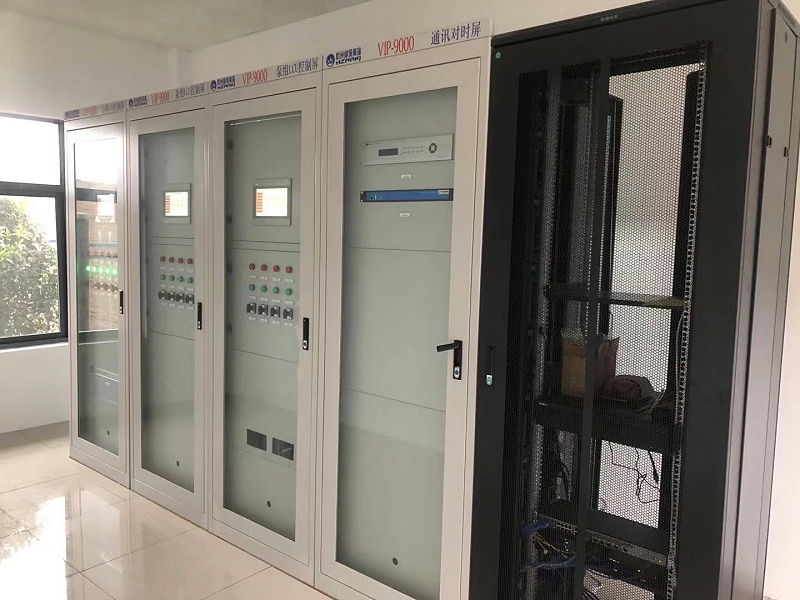

二、LCU控制柜

機組LCU控制柜作為杭州繼保電氣水電站監控系統的子系統，能夠接受站級計算機的各種指令來進行數據傳輸及運算操控，也可獨立運行，從機組LCU屏的觸摸屏上直接對水輪機設備進行各項操作，并且有著常規的手動操作及監視設備，作為備用操作界面。

機組LCU屏控制調節功能

1、自動順序開機（一鍵開機）及同期并網至機組流程中的任一工況位置。

2、自動順序減負荷關機（一鍵關機）至機組空載或者停機狀態。

3、單步或手動完成機組幵機、并網、停機。

4、按設定值自動調節機組有功/無功。

5、技設定功率因數值自動調節機組有功/無功。

6、按水位控制水輪發電機組的經濟運行。

7、防誤操作閉鎖及安全運行監視。

8、對勵磁系統的監控。

9、對機組調速的監控。

10、對機組其他輔助設備監控。

屏柜釆用鋼化玻璃門全封閉結構，具有防塵、抗干擾、防振動、防松動、防銹蝕能力。 柜體尺寸：高2260 x寬800x深600 （mm）。

公用LCU

公用LCU監控屏是將升壓站及電站公用設備的二次監控自動化系統，同期系統等設備集裝在一個柜體之中。

公用LCU控制操作功能

1、主變線路斷路器的操作。

2、線路斷路器的手/自動準同期及自動重合閘。

3、公用設備運行的手/自動投退操作。

4、防誤操作閉鎖及安全運行監視。

5、其它輔助設備的監視和控制

以上就是杭州繼保電氣水電站監控系統的后臺部分及LCU部分，下期再來和大家分享其它部分！
